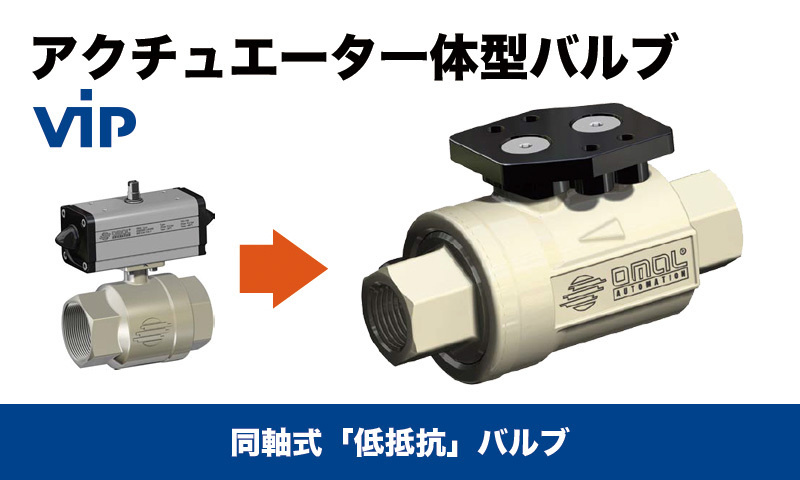

エアー駆動式のVIPバルブです。開閉ともにエアー駆動、どちらかがエアー駆動でスプリングリターンを選択可能です。スプリングリターンの場合、通常開（ノーマリーオープン）と通常閉（ノーマリークローズド）のいずれか選択可能です。 流体力学的な設計によりバルブでの圧力損失が最小限なのが特徴です。 VIPバルブは水平方向、垂直方向どちらでも使用可能です。また、シールはNBR、FKM、EPDM、ネオプレーンより選択可能です。
主な特徴
■効率よく流体を制御!

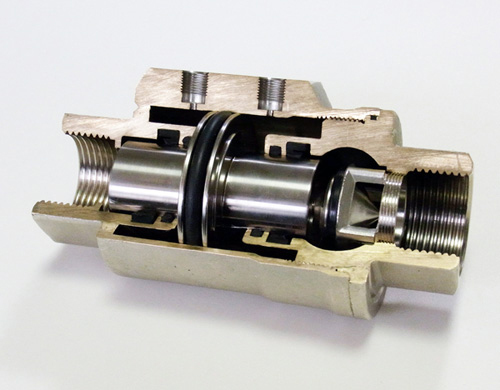

極小のフェース間距離のバルブに、アクチュエータを内蔵した高速駆動バルブです。

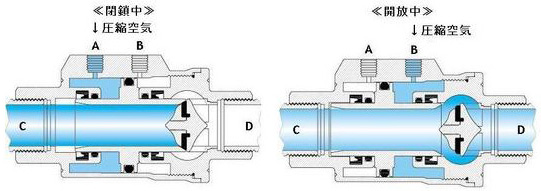

高耐久性、高速動作からブロー成形機の吹きこみバルブ、噴水の制御バルブ、充填装置の制御バルブとして実績があります。ダブルアクションはエアーで開閉、スプリングリターン式は開閉動作のどちらかをエアーで、もう一方をスプリングで行います。
■バルブ開閉スピードが早い!!極低温（-50℃）から高温（150℃）まで対応。
高性能プロセスバルブは素早い開閉動作により、ブロー成形などの正確なエアースピードを要求されるアプリケーションに最適です。-50℃の極低温にも対応するので、さまざまな用途に使用可能です。
サイズ
◎寸法図
| 呼び径 | 10A | 15A | 20A | 25A | 40A | 50A |
| インチサイズ | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" | 2" |
| A |
54 | 60 | 70 | 76 | 102 | 115 |
| ΦB |
46 | 51.7 | 63.5 | 69 | 96 | 109 |
| C |
98 | 112 | 135 | 143 | 180 | 207 |
| Ch.D |
22 | 27 | 33 | 41 | 60 | 75 |
| E |
31 | 34 | 39 | 42 | 54 | 60 |
| バルブ重量 |
0.85kg | 1.05kg | 1.69kg | 1.88kg | 3.7kg | 5.8kg |
| 作動エアー圧 |
0.42〜0.8Mpa | |||||
◎シールタイプ:NBR
ニトリルゴム。使用温度範囲は－20℃～＋80℃。エアー、ガス、オイル等での使用に適しています。
| 呼び径 | 10A | 15A | 20A | 25A | 40A | 50A |
| インチサイズ | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" | 2" |
| スプリングリターン式Type:NO |
VNA 10003 |
VNA 10004 |
VNA 10005 |
VNA 10006 |
VNA 10008 |
VNA 10009 |
| スプリングリターン式Type:NC |
VNC 10003 |
VNC 10004 |
VNC 10005 |
VNC 10006 |
VNC 10008 |
VNC 10009 |
◎シールタイプ:FKM(VITON)
フッ素ゴム。使用温度範囲は－20℃～＋150℃。蒸気を除くほとんどの流体に適しています。
| 呼び径 | 10A | 15A | 20A | 25A | 40A | 50A |
| インチサイズ | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" | 2" |
| スプリングリターン式Type:NO |
VNA 20003 |
VNA 20004 |
VNA 20005 |
VNA 20006 |
VNA 20008 |
VNA 20009 |
| スプリングリターン式Type:NC |
VNC 20003 |
VNC 20004 |
VNC 20005 |
VNC 20006 |
VNC 20008 |
VNC 20009 |
◎シールタイプ：EPDM
エチレンプロピレンゴム。使用温度範囲は－20℃～＋150℃。蒸気、高温水での使用に適しています。
| 呼び径 | 10A | 15A | 20A | 25A | 40A | 50A |
| インチサイズ | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" | 2" |
| スプリングリターン式Type:NO |
VNA 30003 |
VNA 30004 |
VNA 30005 |
VNA 30006 |
VNA 30008 |
VNA 30009 |
| スプリングリターン式Type:NC |
VNC 30003 |
VNC 30004 |
VN C0005 |
VNC 30006 |
VNC 30008 |
VNC 30009 |
